Entenda o Roteamento MikroTik

Vou criar uma breve passagem sobre Roteamento MikroTik, do ponto de vista dinâmico ou OSPF.

No entanto, para entender melhor sobre  o protocolo de roteamento OSPF (Open Shortest Path First), vamos explicar o processo.

O Protocolo é enquadrado na categoria de roteamento dinâmico interno, responsável por encaminhar os pacotes de rede pelo melhor caminho disponível.

Entretanto, vamos entender como os protocolos de roteamento dinâmico funcionam:

Veja a figura abaixo, quando uma mensagem é enviada do PC1 para o Servidor.

Ao receber os pacotes, o roteador R1 tem dois caminhos a percorrer:

o primeiro e mais óbvio diretamente para o R3 ou passar por R2 antes de chegar ao R3.

MiroTik OSPF

Roteamento MikroTik

Nesse caso, como tomar a decisão do melhor caminho?

Eventualmente, podemos fazer uma analogia, ou seja, toda vez que saímos de casa para o trabalho ou para a escola, temos duas ou mais possibilidades de caminho, um mais curto, mas com muito trânsito, ou mais longo, porém, com mais fluidez.

Sendo assim, escolheremos aquele que permite chegar mais rápido considerando a banda, conhecidos como protocolos Link State ou Estado do Link ( OSPF e IS-IS ).

Conclusão sobre o processo

Como podemos ver, o Roteamento OSPF é um protocolo que considera o estado do link ou a topologia completa antes de tomar a decisão para encaminhamento dos pacotes.

O OSPF trabalha através de um programa chamado algoritmo  Dijkstra , desenvolvido pelo cientista holandês Edsger Dijkstra.

Portanto, a função dele é manter um banco de dados  contendo as mensagens recebidas de todos os outros roteadores.

Pois, quando um roteador recebe todas essas mensagens ele constrói seu banco de dados local.

Para que essas informações aconteçam através do protocolo de Roteamento OSPF, precisamos entender alguns tipos de mensagens que são trocadas entre os roteadores configurados com o protocolo.

Agora que já sabemos como são enviados os pacotes entre os equipamentos de Roteamento OSPF, vamos entender quais pacotes são esses:

  • Hello
  • DBD
  • LSR
  • LSU
  • LSAck
Roteamento OSPF

Comunicação OSPF

Um conceito importe nas redes configuradas com protocolo de Roteamento OSPF é a necessidade de cada roteador ter uma identificação (ID) para que se torne único na topologia. No protocolo OSPF temos 3 maneiras de definir a rede:

  • Manualmente atribuindo um ID em forma de IP.

  • Se não for atribuído, o roteador irá utilizar a sua interface de Loopback de maior IP.

  • Se não houver nenhuma interface de loopback configurada, o roteador utilizará o maior IP entre as suas interfaces.

É por isso que normalmente configurar uma interface de loopback em roteadores que trabalham com OSPF é uma boa prática, além dessa interface estar sempre ativada ela promove um ID ao roteador trazendo estabilidade ao protocolo OSPF. Importante que cada roteador tenha um IP de loopback diferente na topologia.

Roteamento OSPF

Interface Loopback

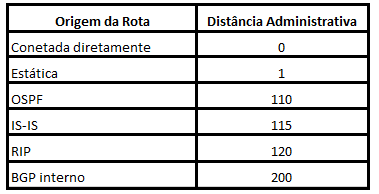

Distância Administrativa

Em protocolos de roteamento dinâmico, a distância administrativa (AD) é a confiança (ou preferência) da origem da rota.

Afinal, o roteamento OSPF tem uma distância administrativa padrão de 110. Como você pode ver na figura, quando comparado a outros protocolos IGP, o OSPF é preferido em relação ao IS-IS e RIP. Significa que se houver duas rotas para a mesma rede o roteador utilizará a rota de menor distância administrativa para enviar os pacotes.

Roteamento OSPF

Distâncias administrativas do OSPF

Definição de Área OSPF

No protocolo OSPF definimos áreas que são conjuntos de roteadores dentro de um mesmo AS que compartilham informações sobre sua tabela de roteamento.

Roteamento OSPF

Área OSPF

Certamente, no exemplo a área 0 é o backbone de uma topologia multi-área.

O propósito de dividir a topologia em diversas áreas é a de sumarizar rotas melhorando o processamento dos roteadores.

Processo de configuração com protocolo de Roteamento OSPF

É bem verdade que cada roteador de cada fabricante tem suas próprias formas de configuração dependendo do seu sistema operacional ou até mesmo através da interface gráfica, porém através desses conceitos abordados aqui podemos de modo genérico saber que para a configuração de uma rede com protocolo OSPF as etapas são as seguintes:

  • Ativar protocolo de Roteamento OSPF.
  • Definir a área dos roteadores.
  • Anunciar as redes para divulgação.
  • Aplicar as interfaces que serão responsáveis por anunciar as redes.
