Saiba quais são os tópicos mais fundamentais para um provedor via Rádio, especificamente em propagação de sinais de radiofrequência. O que podemos entender, é que os elementos eletromagnéticos são “espalhados” em todo o ambiente em que se está irradiando o sinal gerado pelo transmissor. Isto ocorre através de uma ou mais antenas, portanto, a primeira regra sobre o fator entre a ligação de um ponto a outro no quesito irradiação de um enlace é a diretividade da antena, onde, através de um feixe, “ilumina-se” uma determinada área ou região, porém, o feixe da antena deve estar livre de obstáculos, onde, em “seu caminho”, não tenham objetos, construções ou qualquer outro tipo de barreira para o sinal.

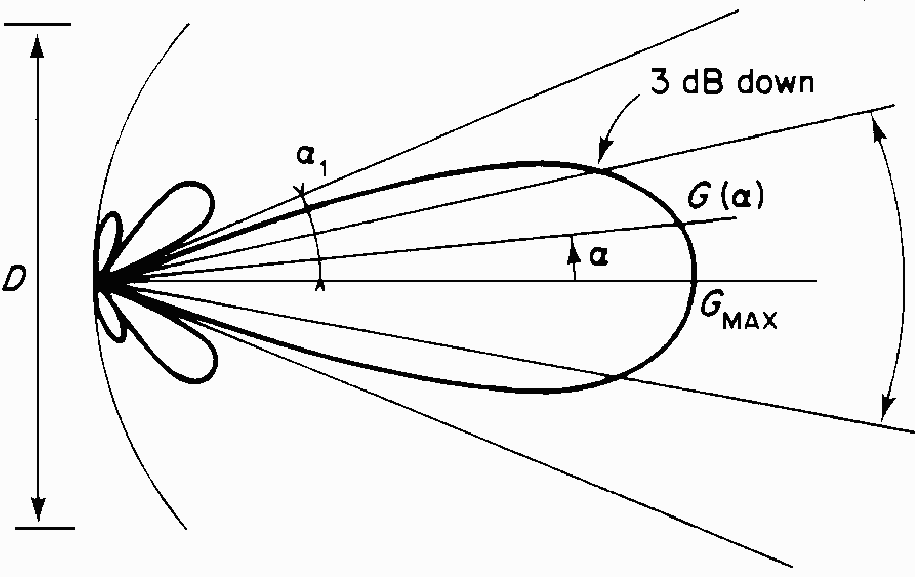

Este feixe (lóbulo de irradiação) que recebe o sinal, por sua vez, deve ter uma referência, que é chamada de ruído, mas ele deve existir, ou então não teríamos a sequência de transmissão, mas este ruído, precisa ter uma certa distância do sinal efetivamente recebido do transmissor inverso. É neste ponto, onde a maioria dos profissionais que projetam um enlace e não são especializados em RF, criam problemas ao seu próprio propósito. Aparentemente este assunto é simples, mesmo aos “não engenheiros”, pois a impressão que temos é de apenas colocar um Rádio transmissor potente e uma antena “boa”, e ai o restante acontece por osmose, mas felizmente isto não é bem assim. Será preciso um pouco mais de esforço e empenho para que este enlace fique a contento.





Como exemplo, em muitos casos que encontramos no dia a dia, podemos exemplificar os WISPs, ou seja, provedores via Rádio. Nestes perfis de empresas (provedores) há umja ausência de conhecimento mais técnico e mais profundo, o que acaba dificultanto o empreendedor de ter mais sucesso em seu “business”. A idéia não é apontar defeitos ou problema, mas sim ao contrário, meu objetivo é sugerir e orientar.

O que mais chamou a atenção nos últimos anos, foi exatamente o que eu descrevi acima, a falta de conhecimento técnico dos empresários ou dos próprios profissionais técnicos deste mercado de provimento. Um dos maiores problemas de um provedor é o sinal que não chega com qualidade na estação cliente, assim como citei no início deste artigo, ou seja, o feixe de irradiação das antenas, que neste caso, os estão comprometidos, tendo diversos obstáculos a frente de cada antena, além das distâncias entre cada um dos elementos deste enlace estarem erradas, temos também os tipos de antenas que mostram a inexperiência de seu projetista. Justamente por este motivo, resolvi escrever o artigo, mostrando o que se deve fazer ao projetar um provedor.

5 Pontos Fundamentais para qualquer provedor via Rádio:

1- Padronização de antenas;

Antenas diferentes em uma mesma célula que tenham polarizações na mesma sequência, em vários casos, podem degradar o sinal e se apenas uma estação estiver propagando o sinal de forma inadequada, a média da célula vai cair.

2- Distância entre antenas;

É comum, mas em hipótese alguma seria normal, o feito de uma torre de transmissão ou repetidora amontoar antenas umas sobre as outras, isto causará um aumento muito grande de ruído lateral nos rádios da torre,  manter pelo menos 1 metro de distância;

3-  Feixe de irradiação das antenas;

Umas das coisas mais banais, são os obstáculos, pois muitas pessoas acham que o sinal precisa apenas chegar do outro lado, sem se importar com nada, ou com nenhum obstaculo, como paredes, telhados, árvores, etc.  Os Feixes obstruídos podem prejudicar o enlace,  (ver documentação do fabricante para avaliar os ângulos);

4-  Zona de Fresnel;

A matemática fará parte integrante de qualquer provedor, pois é preciso calcular todos os enlaces e em todas as situações, regra básica, pois não pode ter preguiça para se obter qualidade e bons resultados, (preocupar-se com postes, fios, caixas, construções, rede elétrica, etc.);

5- Antenas em locais adequados;

Esta é uma preocupação em qualquer parte de seu provedor, pois é preciso deslocar o feixa da antena para pontos onde não encontrarão barreiras, mas não podemos exagrar em relação a alturas. Torres muito altas terão problemas iguais ou piores. Antenas próximo ao nível da rua também prejudicam o enlace, pois podem ter caminhões, ônibus parados ou estacionados (alto índice de reflexão)

Extra

Planejar a rede lógica, mas isto seria outra parte importante do radioenlace, que escreverei em outro artigo mais adiante.

O planejamento da arwquitetura TCP/IP é muito relevante, pois IP, não são apenas duas letras, e sim, um protocolo de comunicação que deve ser bem ressaltado e planejado, onde poderemos obter um bom fluxo dos dados e uma organização do transporte. Mas a grande questão envolve segurança e desempenho final.

Dica muito Importante

As antenas em um dimensionamento de Radioenlace, podem ser responsáveis por boa parte da qualidade e estabilidade de um link, no entanto, para que o dimensionamento correto seja feito, é preciso estudar alguns elementos de Telecomunicações, tais como:

• Propagação de sinais;
• Amplitude;
• Intensidade;
• Sensibilidade;
• Ruído;
• Interferência;
• Modulação;
• Entre outros;

A partir do iluminador de uma antena, nós temos o espectro, onde não detemos o domínio como num cabo ou mesmo na fibra óptica, assim deveremos classificar nossa antena, obviamente em conjunto aos outros elementos, Rádio, potência, sensibilidade e lista que apresentei acima. Na sequência, podemos adotar um critério de calcular nosso enlace. Mesmo não sendo um especialista, você deverá buscar conhecimento para tal. Sendo assim, basta somar todos estes elementos e aplicá-los ao seu enlace.

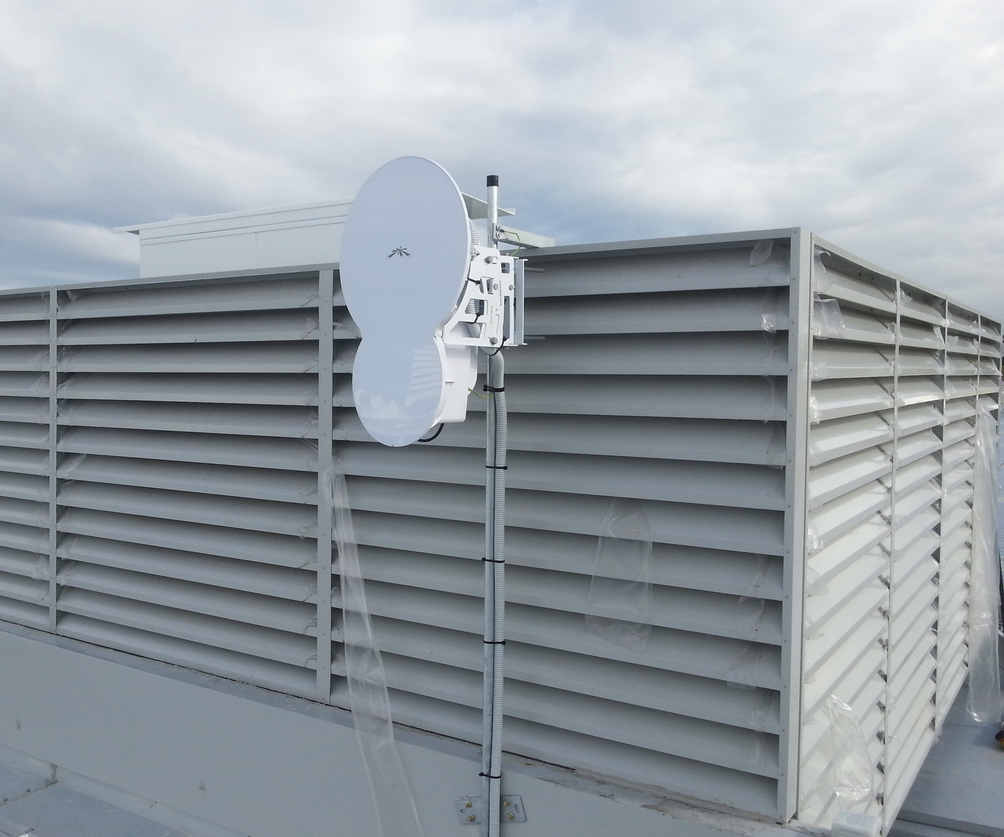

Continuando com os aspecto do iluminador da antena, deveremos nos preocupar com a visada, principalmente caso parecidos com o que mostrei nas imagens deste artigo, dependendo da tecnologia, pois se o assunto é utilizar Wi-Fi para elaborar este projeto, a cautela deverá ser maior é claro, mas sem muita preocupação, basta você juntar as peças certas na posição adequada e tudo ficará bem. Algumas tecnologias regeneram os sinais a partir de sua reflexão, mas isto não cabe aos Rádios Comuns que encontramos no mercado de baixo custo.

Ao determinar uma antena para enlaces Ponto a Ponto (PtP) devemos utilizar antenas com lóbulo de irradiação e feixe menor possível, para iniciar o processo de qualidade no resultado de seu projeto. Em verdade, até mesmo as células de distribuição, conhecidas como Ponto Multi-Ponto (PtMP), muito utilizado por provedores WISP, deveriam adotar o critério de diretividade, pois isto diminuirá o número de problemas a todos, inclusive quem não tenha nada haver com sua empresa.

Atualmente encontramos no mercado algumas marcas que facilitam a vida de muitas pessoas, como por exemplo, MikorTik, Ruckus, Ubiquiti, e vários outros fabricantes, mas dentre estes, aplica-se uma filosofia de “o meu é melhor e mais fácil de instalar”, isto voltado aos fabricantes. Mas não basta você adquirir estes equipamentos de prateleira, especificados por um vendedor comercial sem o devido conhecimento, portanto, procure empresas que tenham funcionários técnicos com o conhecimento voltado a aquele produto, ou então você deverá procurar o conhecimento através de cursos e treinamento. Aliás, em meus treinamentos, eu procuro focar a necessidade dentro de cada conteúdo, levando até o aluno ou cliente o maior número de informações direcionadas, mas como regra, seguimos conteúdos didáticos específicos, onde requerem o conhecimento anterior, base de infraestrutura, protocolos, serviços, transporte IP, etc.

Para isto, aos que buscam conhecimento, podem consultar os cursos de planejamento, tanto de Radiofrequência em Infraestrutura que pode ser vista no curso de planejamento de Radio Enlace, quanto sobre algumas marcas em curso de planejamento de Enlaces Ubiquiti ou até mesmo no curso de planejamento de enlaces MikroTik .

Especialização

Um dos treinamentos em que falo sobre boa parte destes itens é o Ubiquiti Total Provider para quem usa Rádios e antenas da Ubiquiti Networks, este curso em questão, é Telepresencial e pode ser feito a distância, link para inscrição que neste caso o aluno terá 30 dias para rever as gravações e tirar suas dúvidas. Mas para os interessados em fazer o curso oficial de certificação, poderá se inscrever em uma turma presencial do curso UBWA, Ubiquiti Broadband Wireless Admin, basta acessar ao site e fazer a inscrição na página do deste módulo. Vale lembrar que não é em poucos dias que é possível conhecer tudo o que é necessário para fazer o melhor provedor, mas dependerá do esforço e dedicação de cada um para aprimorar o conhecimento transmitido ao longo de um treinamento.
