Data Rates UniFi – Controle de Sinais

Postado em 16/fev/2019 em Ubiquiti

Controles de Sinais e Velocidades com Data Rates UniFi

Entenda como  o Data Rates UniFi pode ajudar a sua rede Wi-Fi.

No padrão IEEE 802.11, as taxas de dados (Data Rates UniFi) do meio físico (PHY), atingem em média 300Mbps de velocidade padrão.

Esta camada de Rede impacta em dois pontos:

  1. Pacote de Dados (Pacote IP)
  2. Sobrecarga sobre o MAC Address ( camada PHY ou Layer 1, tal como bits, Preâmbulos, Verificação de Erros, etc.)

Em comparação com as taxas de dados do pacote IP,  taxa de transferência representa o transporte dos dados TCP reais que são atingidos entre as estações da rede sem fio.

Data Rates UniFi Suportados

O Data Rates UniFi, basicamente, inclui as taxas de dados de uma rede local sem fio que são propagadas pelo AP, que transmite o sinal ativo com um determinado nome (SSID & Beacon).

Estas características indicam aos possíveis clientes, se podem ou não associar-se à esta célula que fora anunciada (propagada).

Ainda assim, bem como as velocidades nas quais os dados podem ser enviados (broadcast / multicast), poderemos obter as melhores velocidade.

Por padrão, a  Controladora UniFi desabilita as taxas mais lentas na frequência de 2 GHz, o que impede estações ou dispositivos antigos e lentos ingressarem a esta célula.

Portanto, isto desestimulará transferências de consumo de potência e modulação ao transmitirem velocidades mais baixas.

Sendo assim, frequências mais altas, terão menor impacto devido as taxas maiores.

Por padrão, a Controladora UniFi deixa habilitada todas as taxas mais baixas em 5 GHZ.

Embora os dispositivos móveis permaneçam conectados a uma determinada célula, é prejudicial manter as velocidades agregadas no mesmo meio físico.

Ou seja, se os clientes com taxas mais baixas e taxas mais altas coexistirem no mesmo subsistema (Célula ou AP), ocorrerá a degradação.

Outro ponto relevante é o compartilhamento e prejuízo em relação a velocidades .

Entretanto, dispositivos com taxas mais baixas, poderão ser forçados a migrar para outros AP’s mais próximos.

Uma vez migrado, se o projeto foi bem elaborado, a qualidade deste dispositivo no próximo AP será maior e mais estável.

Cenários de Data Rates UniFi

Abaixo seguem algumas imagens onde é perceptível o impacto destas modulações em frente a dois cenários:

Data Rates UniFi

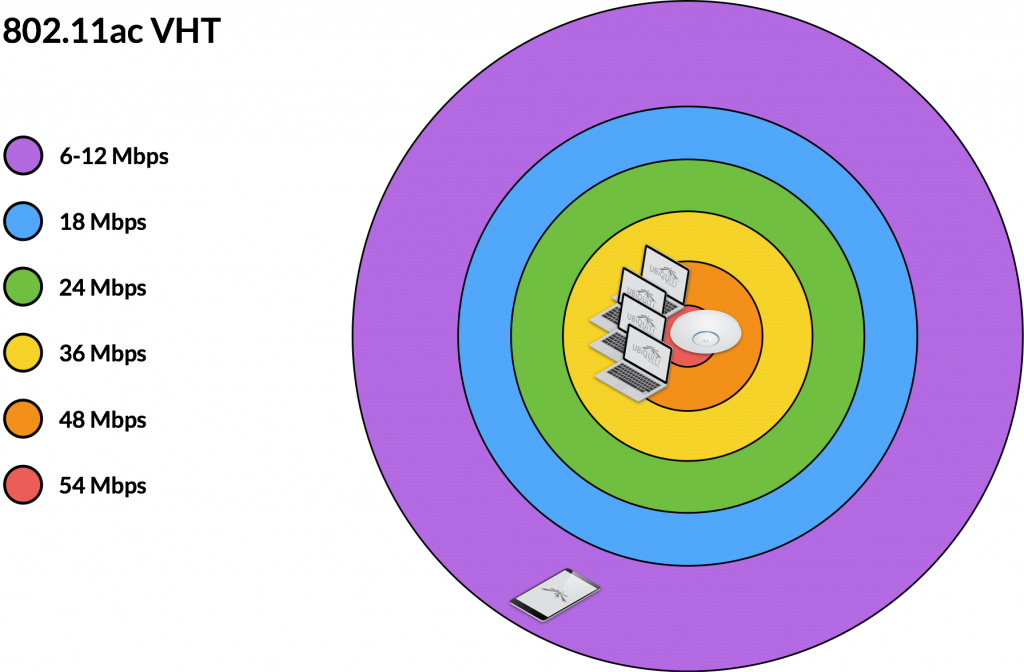

Modulação e Data Rates UniFi permitindo Qualquer Velocidade

Este cenário consiste em um UAP-HD com capacidade até 1733 Mbps com dispositivos clientes de altos valores de SNR (ou seja, laptops). Por consequência de suportar as taxas de dados mais baixas, um cliente de sinal fraco (o cliente móvel) conectado ao UAP-HD pode reduzir drasticamente as velocidades de WLAN agregadas.



Data Rates UniFi

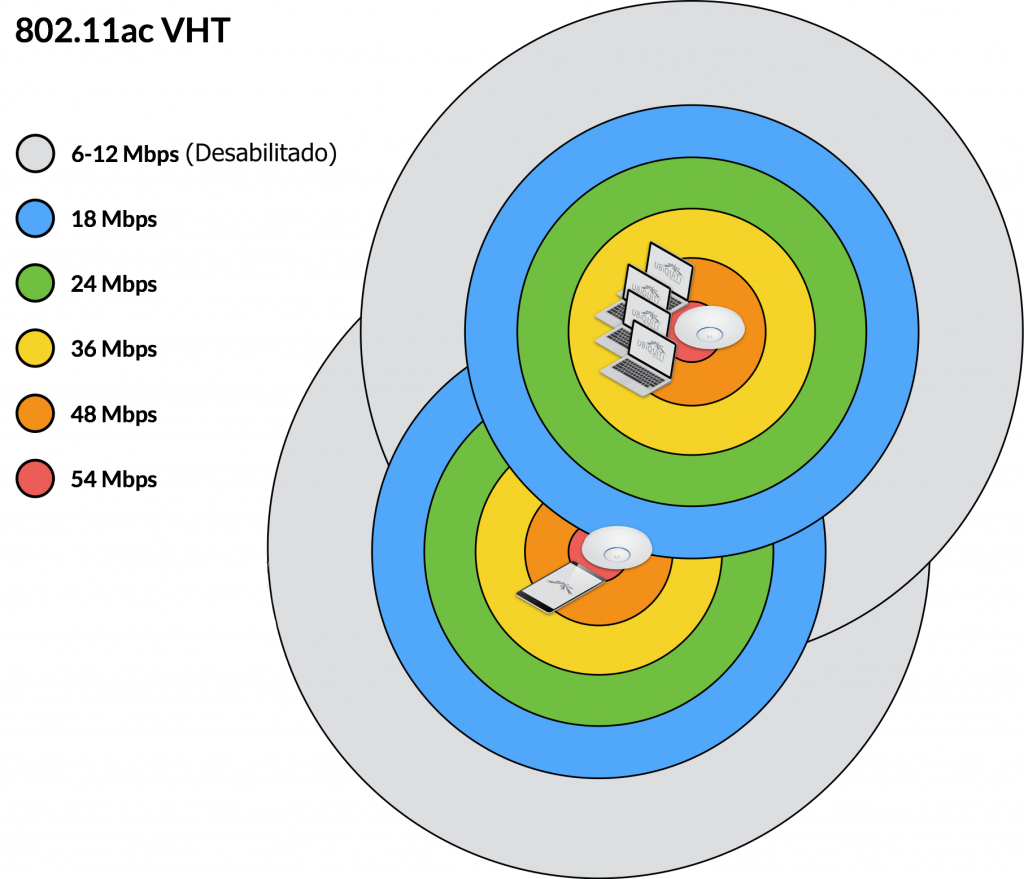

Modulação e Data Rates UniFi permitindo Velocidades acima de 12 Mbps

Considerações de Alta Densidade

No entanto, em redes de alta densidade, em que a eficiência de tempo de transmissão é extremamente importante para o desempenho geral da rede.

Neste caso, considere cuidadosamente o ajuste dos Controles de 802.11 RATE AND BEACON CONTROLS  – embora com muita cautela.

Contudo, a configuração incorreta desse recurso poderá desencadear um desempenho prejudicial ou até mesmo problemas de conectividade generalizados.

Mesmo depois de Ativar recursos e aplicar as alterações, você não ver essas configurações, verifique se está executando uma versão de  firmware mais nova.

Data Rates UniFi

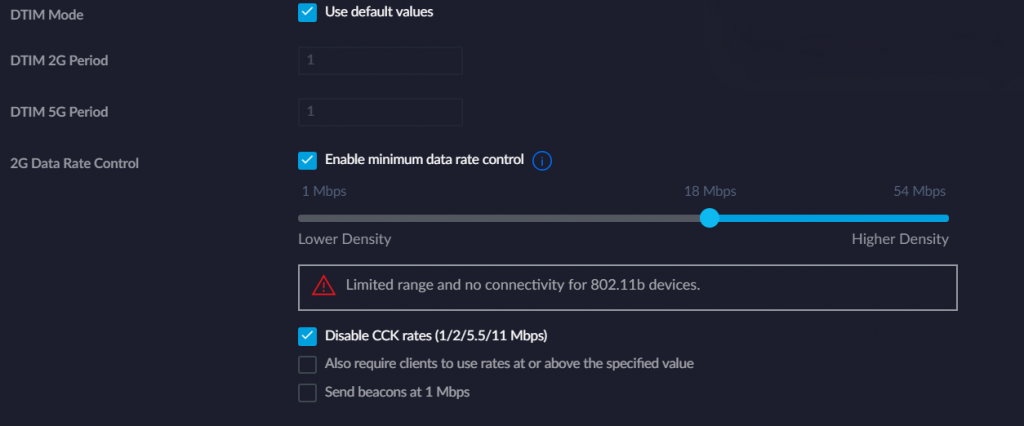

Controle de Data Rates

Taxas  de CCK (CCK Rates)

É Importante ressaltar que desabilitar o recurso de taxas CCK, impossibilitará que dispositivos móveis mais antigos se conectem ao UAP UniFi.

No entanto, é um dos caminhos para se obter uma estabilidade maior na rede.

Afinal, este processo reduz a probabilidade de contenção de canal (a probabilidade de colisões de sinal em receptores na WLAN).

Neste caso, haverá menos sobrecarga de clientes associados no UAP.

Com baixas taxas de dados desabilitadas, os clientes conectados com mais qualidade, transferem dados mais rápido, em seguida, permanecem em stand by.

Isso libera a rede para outros dispositivos que precisam usar o canal.

A princípio, outro ponto relevante é que diminui a probabilidade de nós ocultos na rede, uma vez que os clientes associados estão muito próximos uns dos outros.

Portanto, eles serão capazes de “ouvir” sempre que um transmissor estiver usando ativamente o canal da rede.

Desabilitando Taxas de Codificação de Código (CCK)

As taxas de codificação de código complementar (CCK) são usadas em conjunto com as redes 802.11b.

Dessa forma, quando a caixa “Desativar taxas CCK” estiver marcada, as taxas de dados CCK 1 / 2 / 5.5 / 11 Mbps serão desativadas.

Isso só desativa as taxas de dados CCK e não afeta as taxas OFDM que estão no intervalo de taxas de CCK.

O OFDM ainda permitirá taxas de dados de 6 / 9 Mbps quando as taxas de CCK estiverem desabilitadas.
